斗式提升机

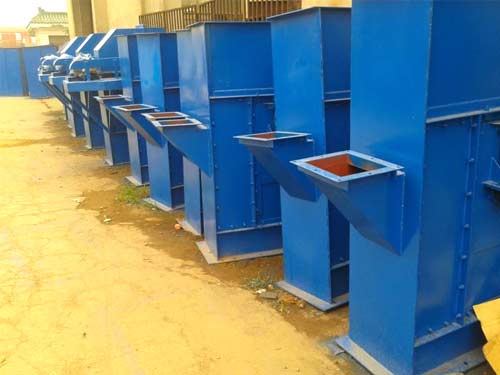

TH型斗式提升机

TH型斗式提升机TH型斗式提升机TH型斗式提升机TH型斗式提升机

TH型斗式提升机是一种环链式斗式提升机,该机由上部区段、下部区段、中间机壳、驱动装置、四部分组成。该机横断面尺寸小,工作时噪音低、密封性好、物料垂直输送距离大,布置紧凑、占地小、工作环境好。

用途及特点
TH型斗式提升机是一种用密集排列的挂斗垂直输送粉状、粒状及小块物料的提升设备。该机的牵引力是靠圆环链与链轮间的摩擦力传动的。因此,运转平稳、噪音小,是一种较轻型的快速、高效输送设备。
该机为重力式或混合式卸料,掏取式装料。适用于输送堆积体积质量大于1.5t/m3的粉粒状和小块状低磨琢性物料,广泛应用于冶金、煤炭、电力、化工、建材、粮食机械、交通、医药等行业。
本设备有两种形式的料斗:Zh型(中深斗)和Sh型(深斗),设计时可根据物料的粒度、粘性等,选择合适的料斗形式来满足用户需求。

主要结构
1)、上部区段—俗称机头,装有头轮装置,供链条链斗在其通过
2)、下部区段—俗称机尾,装有尾轮装置及丝杠张紧装置,以调节链条松紧和检修截链用。

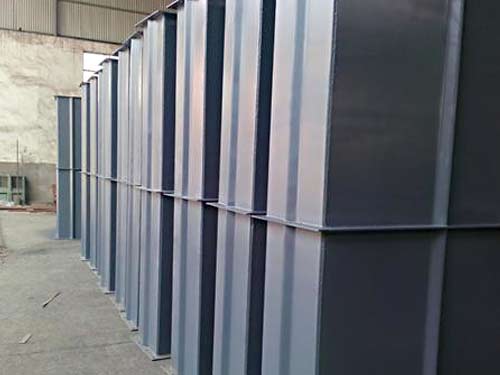

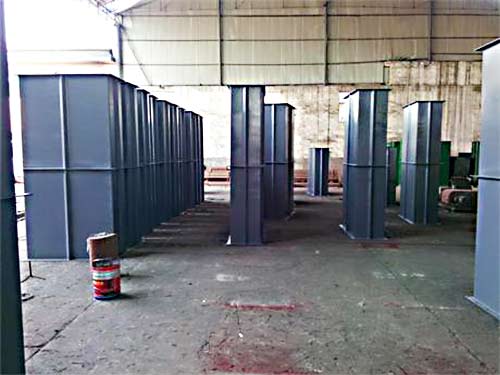

3)、中间机壳—采用折弯经焊接增加机壳硬度,外观漂亮。
4)、驱动装置—采用Y系列电动机,通过减速机和皮带传动减速。驱动平台上装有栏杆,驱动装置分左装和右装两种。(面对进料口方向看)

主要技术参数

TH型斗式提升机主要参数

型 号

TH315

TH400

TH500

TH630

TH800

料斗型式

zh

sh

zh

sh

zh

sh

zh

sh

zh

sh

输送量Q     m3/h

35

59

58

91

73

118

114

185

146

235

料斗

斗容(L)

3.75

6

5.9

9.5

9.3

15

14.6

23.6

23.3

37.5

斗宽(mm)

315

400

500

630

800

斗距(mm)

512

688

860

链条

圆钢直径×节距(mm)

18×64

22×86

22×86

单条破断载荷(KN)

≥320

≥480

≥480

环数

7

9

链轮节距直径(mm)

630

710

800

900

1000

料斗运行速度(m/s)

1.4

1.5

1.6

传动链轮轴转速(r/min)

42.5

37.6

35.8

31.8

30.5


详情请咨询:张经理 (18032863993) 网址:www.sjzchjx.com
