一、用途
本机适合用于粗、中碎、抗压强度极限不超过245MPa的各种矿石或岩石。
二、结构简述
本机主要由机架、动颚、偏心轴、颚板、肘板等零部件组成（图一）。电动机通过三角皮带传动偏心轴，使动腭按预定轨迹进行运动，从而将破碎腔内的物料予以破碎。
机架前墙固定颚板，在破碎腔左右的机架侧壁上，装有边护板，以防止机架壁磨损。
动颚正面装有活动颚板，其上部借偏心轴与滚动轴承悬挂在机架上、下部支承在肘板上，在偏心轴两端有飞轮和带槽的皮带槽轮。
肘板的另一端支承于调整座上，肘板除对动颚起这支承作用外，在外来不能破碎的物料进入破碎腔内，机器载荷突增的情况下，起保险作用，即自身迅即断裂，从而保护其他机件不受损伤。
调整座安装在机架两侧的滑道上，藉液压起顶机（或起顶螺栓）顶开调整座，改变垫片厚度，即可调整排料口的宽度。
三、主要技术参数
主要技术参数
规格型号 | 最大进料粒度（mm） | 出料粒度（mm） | 生产能力（t/h） | 电机功率（kw） |
PEX-150x750 | ≤120 | 18－48 | 5－22 | 15 |
PEX-250x1000 | ≤210 | 25－60 | 10－40 | 30 |
PEX-250x1200 | ≤210 | 25－60 | 15－50 | 37 |
PEX-300x1300 | ≤250 | 25－90 | 20－70 | 75 |
PEX-300x1500 | ≤250 | 25－120 | 30－100 | 75 |
PE-400x600 | ≤340 | 40－90 | 15－40 | 30 |
PE-500x750 | ≤480 | 50－110 | 20－80 | 55 |
PE-600x900 | ≤520 | 65－130 | 50－150 | 75 |
PE-700x1000 | ≤600 | 70－140 | 80－170 | 90 |
PE-750x1060 | ≤630 | 80－140 | 100－180 | 110 |
PE-800x1100 | ≤700 | 100－200 | 120－230 | 110 |
PE-900x1100 | ≤800 | 100－200 | 130－250 | 132 |
PE-900x1200 | ≤800 | 100－230 | 180－280 | 132 |
PE-1000x1200 | ≤900 | 140－250 | 200－400 | 132 |
PE-1100x1300 | ≤1000 | 170－280 | 300－600 | 160 |
PE-1200x1500 | ≤1100 | 180－300 | 400－800 | 160 |

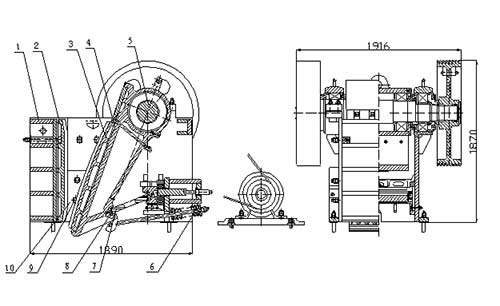

附图：PE500*750简图
1、 机架 2、固定颚板 3、活动颚板 4、动颚 5、偏心轴 6、弹簧 7、肘板衬 8、肘板 9、上护板 10、下护板

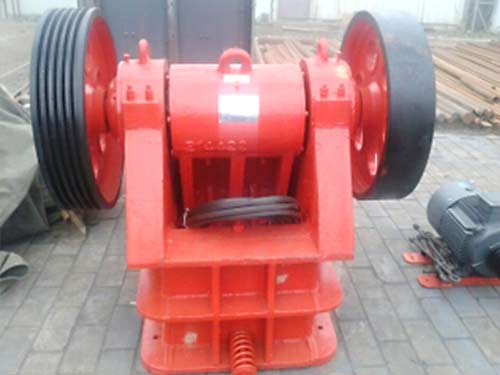

总图
