破碎机

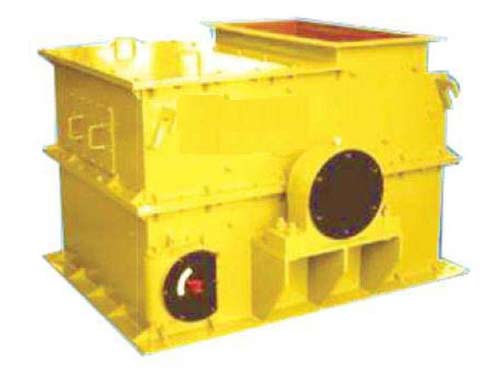

环锤式破碎机

概述
锤式破碎机（锤破）经高速转动的锤体与物料碰撞面破碎物料，它具有结构简单，破碎比大，生产效率高等特点，可作干、湿两种形式破碎。锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。

用途
环锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。

工作原理
环锤式碎煤机的主要工作部件为带有环锤的转子。转子由环锤轴和环锤等零件组成。电机带动转子部在破碎腔内高速旋转。需破碎的物料自上部给料口输送到机内，受高速旋转运动环锤的打击、及物料间相互碰撞、挤压、研磨作用而破碎。在转子部的下方，设有蓖板，破碎了的小于蓖板孔尺寸的物料粒度级别通过蓖板板排除，大于蓖板孔尺寸的物料粒度继续受到环锤的打击，最后通过蓖板排除机外。

特点
1、节能，出料粒度好。
2、高效率，较低的噪音
3、较少的粉尘污染。
4、出料口（筛孔）大小可以按客需求调节。
5、到V型筛孔，不易堵孔。
6、锰13铸钢筛板，使用寿命长。

设备参数

型号/参数		PCH0402	PCH0404	PCH0604	PCH0606	PCH0808	PCH1010	PCH1016	PCH1216	PCH1221
转子规格（直径×长度）mm		400×200	400×400	600×400	600×600	800×800	1000×1000	1000×1600	1200×1600	1200×2100
转子转速r/min		960	970	970	980	740	740	740	740	740
最大进料度mm		200	200	200	200	200	300	300	400	400
出料粒度mm		≤30	≤30	≤30	≤30	≤30	≤30	≤30	≤30	≤30
处理量t/h		8-12	16-25	22-33	30-60	75-105	160-200	300-350	500-620	800-1000
处理量t/h		8-12	16-25	22-33	30-60	75-105	200-245	400-500	620-800	800-1000
电动机	型号	Y132M2-6	Y160L-6	Y180L-6	Y225M-6	Y280M-8	Y315M2-8	J355M2-8	YKK400-8	YKK450-8
	型号	Y132M2-6	Y160L-6	Y180L-6	Y225M-6	Y280M-8	Y315M3-8	YKK400-8	YKK450-8	YKK450-8
	功率	5.5	11	15	30	45	90	160	280	450（400）
	功率	5.5	11	15	30	45	110	220	335	450（400）
	电压	380	380	380	380	380	380	380	6000	6000
外形尺寸mm		810×890 ×560	980×890 ×570	1050×1270 ×800	1350×1270 ×1080	1750×1620 ×1080	2100×2000 ×1340	2700×2000 ×1350	3100×2800 ×1750	3620×3350 ×1950

详情请咨询：张经理 (18032863993) 网址：www.sjzchjx.com
